История композитных материалов

Композиционный материал – это неоднородный сплошной материал из двух или более компонентов с чёткой разницей между ними. Самый простой пример – обычная клееная фанера. Но есть и гораздо более интересные технологии и материалы, используемые в авиастроении, автомобилестроении и других областях.

Древние первооткрыватели

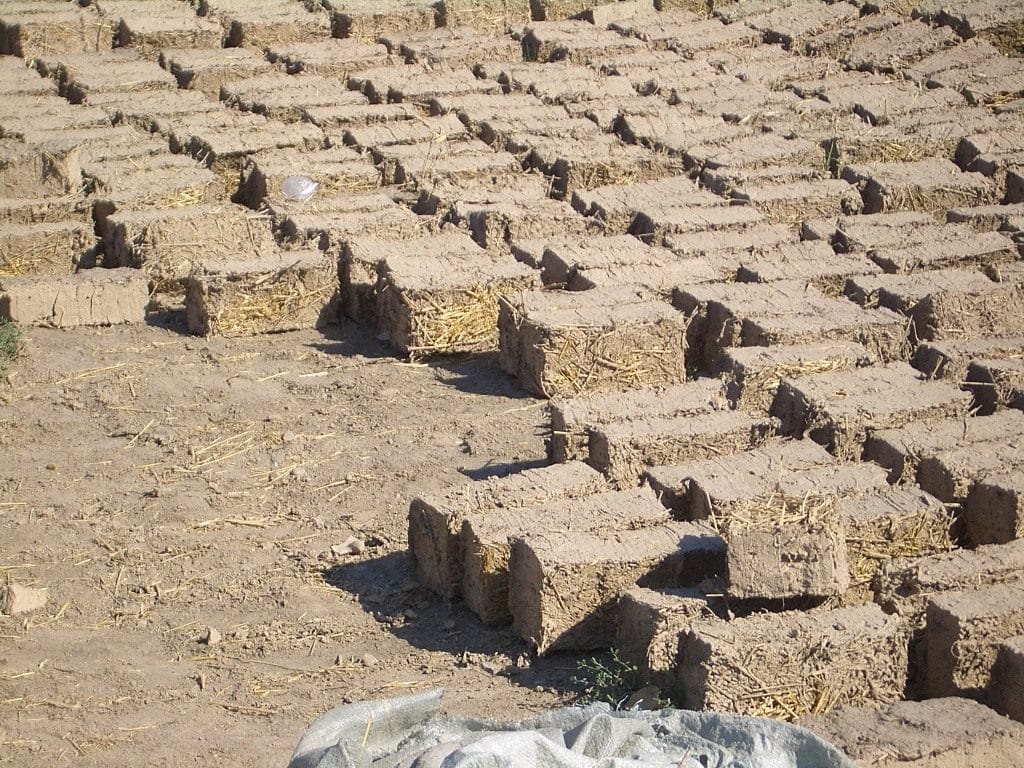

Первое использование неоднородных материалов вместе — для улучшения вместе относится к 1500 году до нашей эры, когда в Египте и Месопотамии начали использовать глину и солому для строения зданий. Также солому вносили в состав для укрепления керамических изделий и лодок.Кирпичи, в которых использовалась слома, называют «саман». :

Следующая веха – это 1200 год нашей эры. Постарались монголы: они создали первый композиционный лук из таких материалов, как древесина, кость и животный клей. Монгольский лук делали обычно из нескольких слоев древесины (в основном это была береза), которые склеивали с помощью животного клея. Роговые накладки помещали на внутренней стороне лука, закрепляя жилами.

Эра пластиков

Не было бы современных композитов, если бы ученые не придумали пластмассы. До этого единственным источником клея и связующих веществ служили природные смолы, которые получали из животных или растений. А в начале XX века разработали винил, полистирол, фенол и полиэстр. Эти материалы значительно превосходили ранее используемые.Но и пластмассы не могли обеспечить достаточную прочность. Нужно было армирование получше, и в 1935 году фирма Owens/Corning разработала стекловолокно. В сочетании с пластиковыми полимерами оно представляет собой чрезвычайно прочную и при этом очень легкую структуру. Это стало началом армированной полимерной промышленности.Первая реклама продукта из стекловолокна относится к 1939 году. Это воздушный фильтр компании Owens-Corning.

В 1957 году компания рекламировала шторы из стекловолокна с принтом.

Еще кое-что из 1970 года – панели из стекловолокна для теплоизоляции при строительстве.

Ранние инновации в композиционных материалах во времена Второй мировой

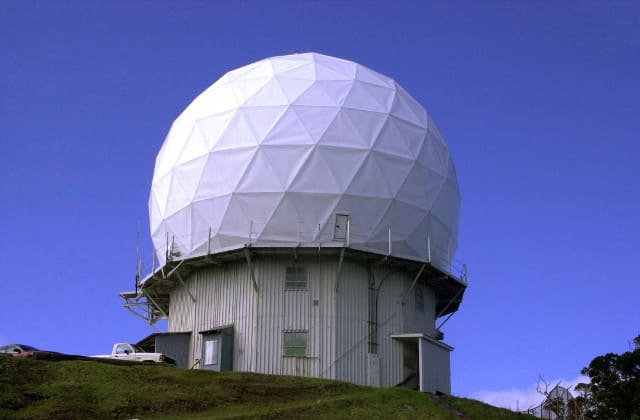

Множество изобретений в этой сфере были придуманы во время войн. Как монголы создали свой композиционный лук, так и Вторая мировая война позволила армированным полимерам перекочевать из лабораторий в реальный мир.Альтернативные материалы, позволяющие снизить вес конечного изделия, были необходимы в военном авиастроении. Очень быстро инженеры поняли преимущества композитов в плане их веса и прочности.Также инженеры узнали о таком преимуществе композитов из стекловолокна, как радиопроницаемость. И начали применять «обтекатели», защищающие радиомодули от внешних факторов, в том числе ветра.

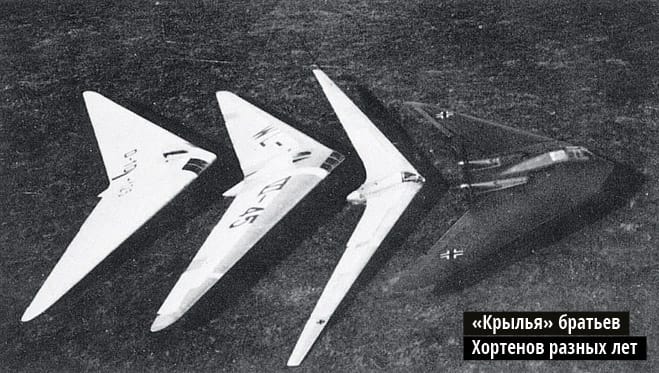

Во время войны Германия пыталась также разработать самолет-невидимку, задолго до Stealth в США. Тогда необходимо было использовать в корпусе композитный материал, где между слоями фанеры находился бы наполнитель из легкой бальзы – дерева, растущего в Южной Америке. Но в 1944 году этот материал для немцев был недостижим, поэтому пришлось использовать эрзац-композит «формхольц»: между слоями 1,5-миллиметровой фанеры была смесь пропитанных смолой древесных опилок и пористого угля.

Адаптация композитов

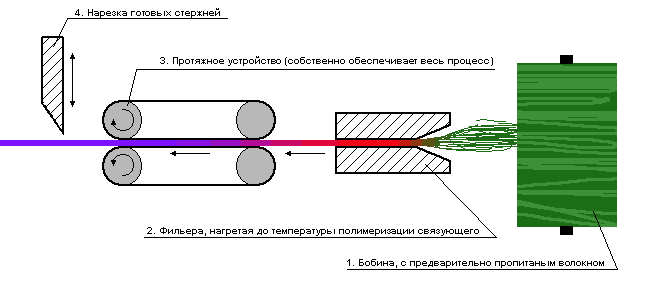

В общем, к концу войны небольшая ниша композиционной промышленности была заполнена. И теперь стояла непростая задача: как перейти с военных заказов на продукты мирного назначения.Среди очевидных вариантов были лодки. Первую лодку с композитным корпусом представили в 1946 году. Примерно в то же время сделали доску для серфинга из стекловолокна. И появился метод “протяжки” – “пултрузия”, используемая в производстве полимерных композиционных материалов.Вот, например, схема сухой пултрузии. Метод значительно упрощал производство.

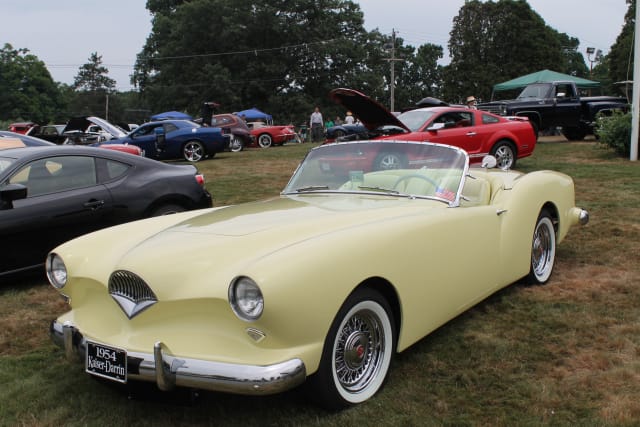

Автомобили – еще одно важное направление для полимерных композитов.В 1954 году в США в продаже появился первый спорткар, корпус которого сделан из стекловолокна: Kaiser-Darrin. Эта машинка разгонялась до 60 миль в час за 15,1 секунды. А максимальная скорость – чуть меньше 100 миль в час, то есть около 160 км/ч.Такие характеристики стали достижимыми при движке в 90 лошадиных сил во много благодаря небольшому весу автомобиля — около 2200 фунтов, то есть 997 кг.

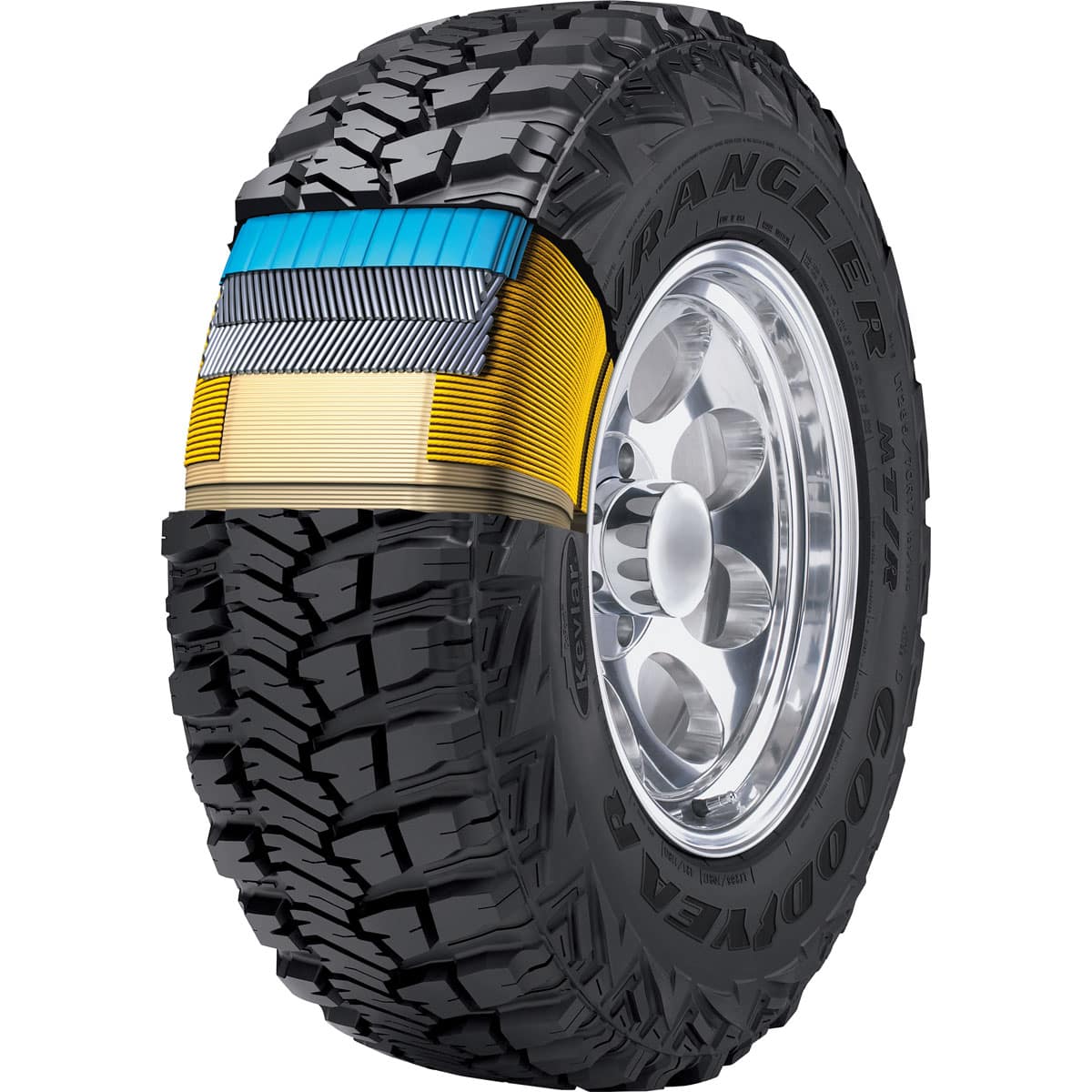

В 1970-х материалы стали еще лучше и сложнее. Компания DuPont, а именно одна группа под управлением Стефани Кволек, разработала арамидные волокна, известные нам как кевлар. Сейчас это общеизвестный материал, используемый в бронежилетах. Кевлар в пять раз прочнее стали. Создавали его материал для армирования автомобильных шин, он и сейчас применяется в этих целях. Также им армируют медные и волоконно-оптические кабели.Автомобильная шина Wrangler с использованием кевлара.

Композитные материалы в космосе и авиации

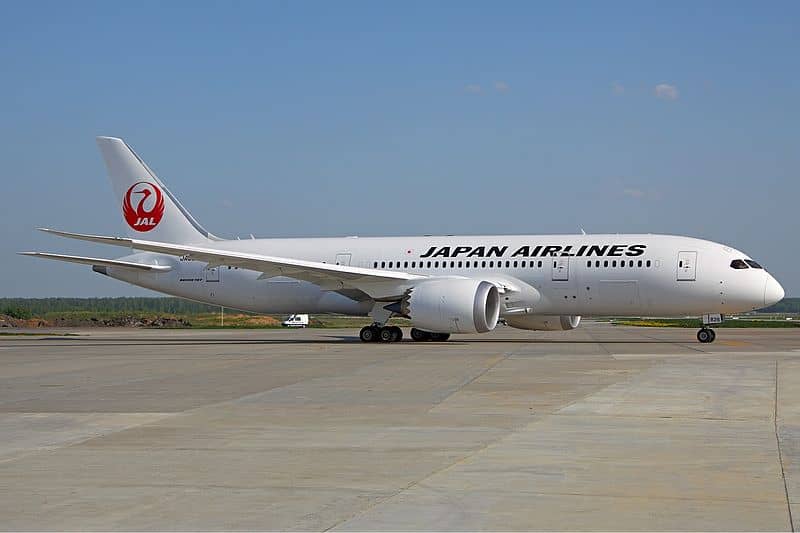

Алюминий и другие металлы при производстве деталей самолетов заменяют на композиты низкой плотности, что позволяет снизить массу самолетов. Это, в свою очередь, экономит топливо. Так что в гражданской авиации сейчас широко используются композиты.В Boeing 787 DreamLiner из композитных материалов на основе углерода изготовлены 50% элементов фюзеляжа. Таким образом, этот самолет легче и прочнее обычного лайнера с алюминиевым фюзеляжем.

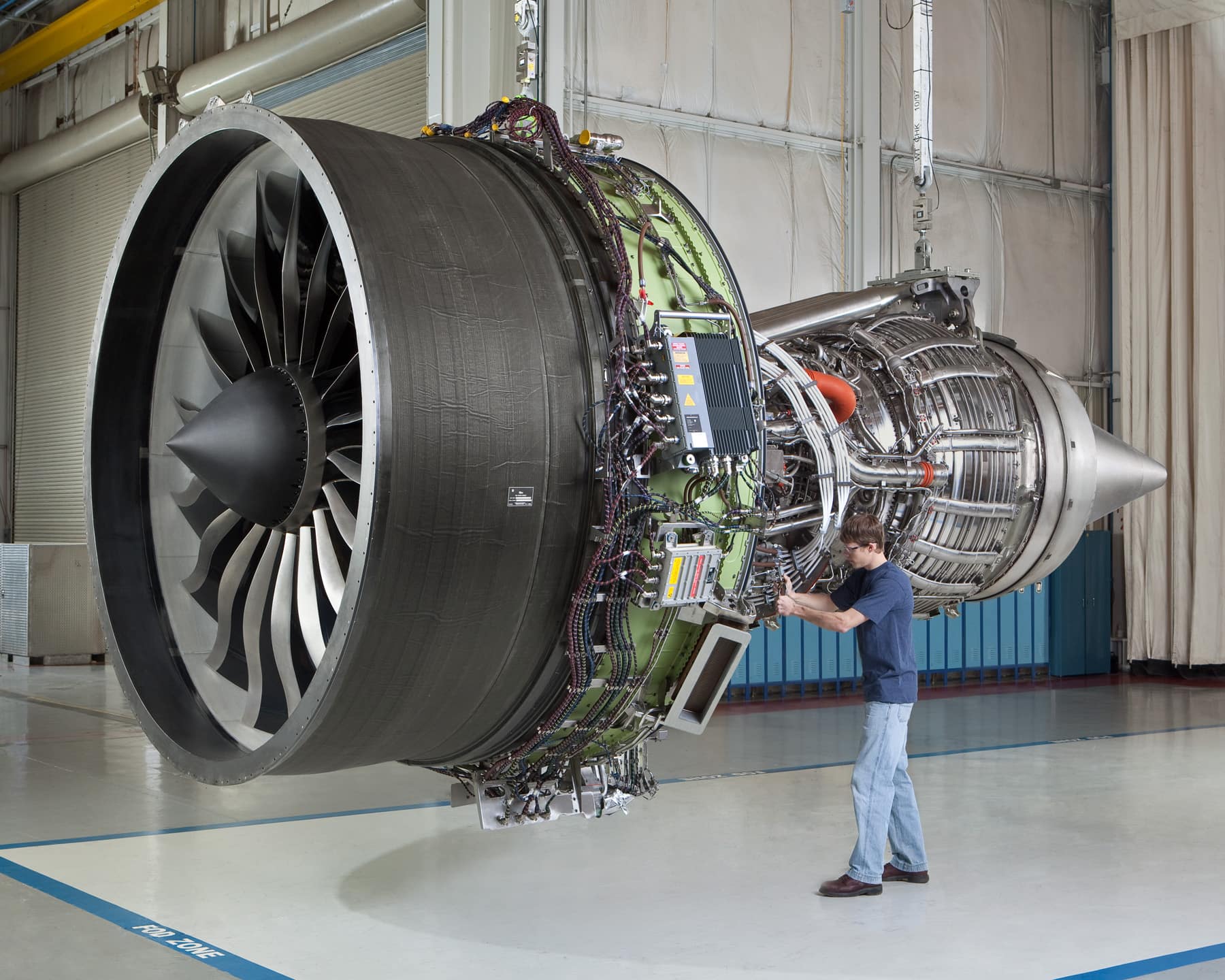

Двигатель Genx от General Electric также имеет в себе композитные материалы: из них изготовлены корпус, лопатки турбины и форсунки, впрыскивающие топливо в камеру внутреннего сгорания.

Композитные материалы в оружие

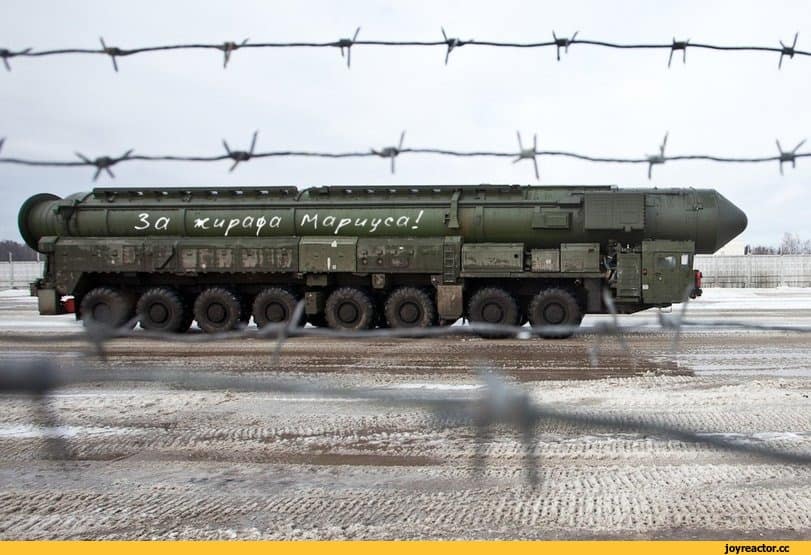

Само собой, композиционные материалы используются при создании оружия. Например, межконтинентальная баллистическая ракета «Тополь-М»: она на 90% состоит из композитов, включая конструкции двигателей и головную часть.

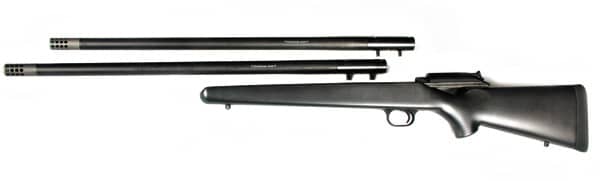

Карабин Carbon Custom R-93 со сменными стволами.

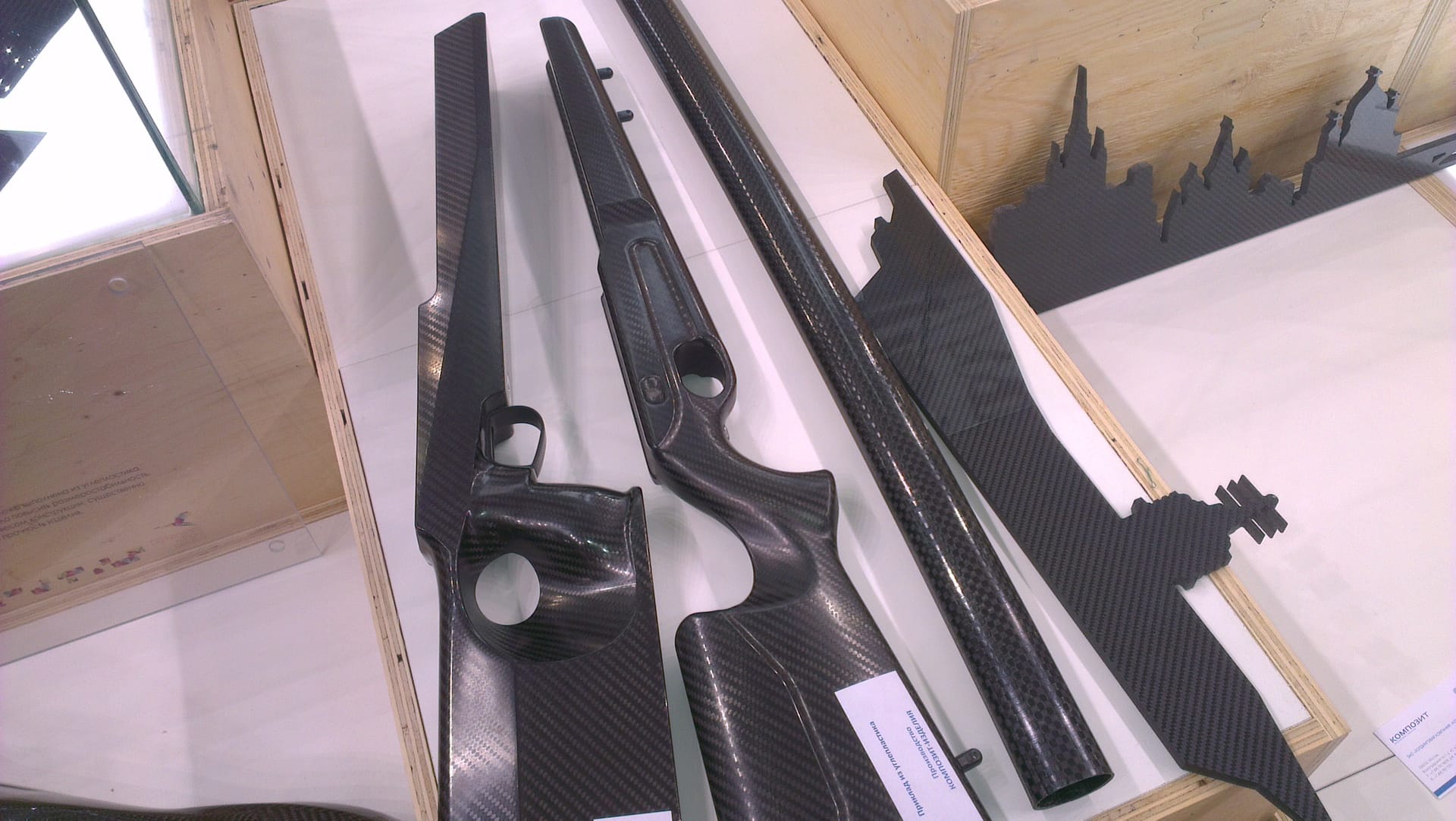

Приклады для винтовок, выполненные из композитных материалов. Представлены на «Открытых инновациях» в прошлом году российским производителем ХК «Композит».

Современные полимерные композиционные материалы

Самая интересная группа композитов – полимеры. Это не фанера и не солома в кирпичах, а сложные в производстве материалы, иногда включающие работу даже на наноуровне (10 в -9 степени).Немного теории в этот раз. Для армирования используют:углеродные ткани (карбон);арамидные ткани (кевлар);гибридные ткани (карбон + кевлар);однонаправленные гибридные ткани;стеклоткани;мультиаксиальные ткани;углеродные ленты;препреги.

Как используют углеродные ткани?

Для изготовления карбоновых деталей применяется как просто углеродное волокно с хаотично расположенными и заполняющими весь объем материала нитями, так и ткань (Carbon Fabric). Наиболее распространены такие виды плетений, как Plain, Twill, Satin.Плотность ткани, или удельная масса, выраженная в г/м^2, помимо типа плетения зависит от толщины волокна, которая определяется количеством угленитей. Данная характеристика кратна тысячи. Так, аббревиатура 1К означает тысячу нитей в волокне.Часто мы можем услышать от пацанов на районе автомобилистов, что они «обклеили карбоном авто». Здесь речь на самом деле идет чаще не о полимерных композитах, а об обычной декоративной пленке, сделанной под карбон. Никакого преимущества такая пленка не дает: вес деталей меньше не станет, в прочности тоже она не выиграет. Так что это погоня за модой и желание сделать собственное авто похожим на гоночные машины из Need For Speed.

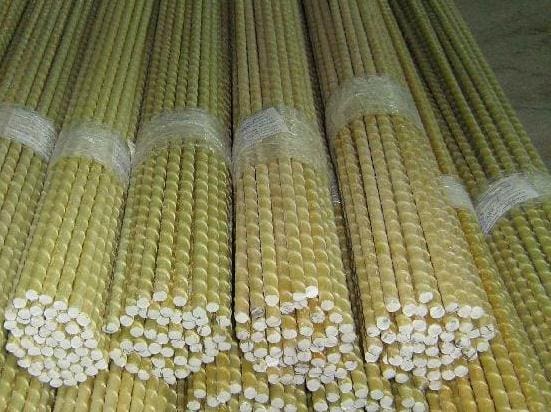

В строительстве зданий и дорог, для армирования бетонным емкостей и хранилищ используется углепластиковая и стеклопластиковая арматура, инертная ко всем агрессивным средам, обладающая высокой прочностью и ожидаемым сроком службы 75 лет.

Армировать при строительстве и после него можно и с внешней части: используя углеродную ленту, пропитанную двухкомпонентным эпоксидным составом. Картинку лучше, к сожалению, не нашел.

Заключение

Древнейший метод, который помогал делать кирпичи и луки прочнее, в сочетании с современными материалами дает неоценимые преимущества в различных сферах. Среди них авиа- и автомобилестроение, космонавтика, медицина, включая стоматологию и протезирование, и строительство. Даже такая простая вещь, как арматура в бетонных конструкциях, теперь стала более технологичной, выполненной из стеклопластика и углепластика. Пломбы у стоматолога, как я писал выше, также относятся к композитным материалам. Композиционные материалы прочно вошли в нашу жизнь, подчас абсолютно незаметно для нас.Притом использование этого метода возможно даже в домашних условиях. Я упоминал в одной из прошлых публикаций, что планирую сделать новые моды для своего квадрокоптера. Как только достигну в этом успеха — напишу.
